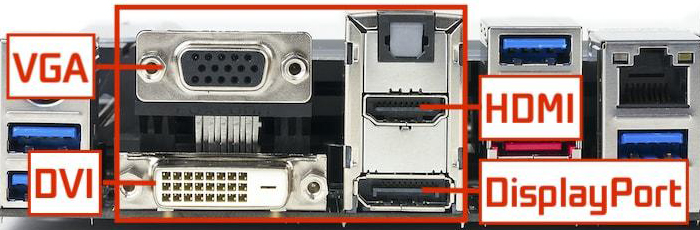

В данном разделе мы рассмотрим три вида видеоинтерфейсов, через которые мы получаем изображения.

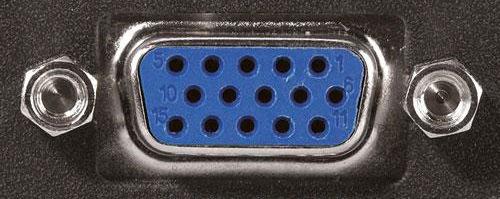

1) VGA (Video Graphics Array) - это аналоговый (древний) интерфейс для подключения мониторов. Он уже считается устаревшим и мало у кого используется. Например, у меня.
2) DVI (Digital Visual Interface) - это уже цифровой интерфейс, он предназначается для качественной передачи изображения.
Виды DVI:
- DVI-I (I - Integrated, совмещенный) — аналоговая и цифровая передача.
- DVI-D (D - Digital, цифровой) — только цифровая передача.
- DVI-A (A - Analog, аналоговый) — только аналоговая передача (не используется). Если честно, то я его даже не встречал в своей жизни, поэтому обсуждать мы его не будем.

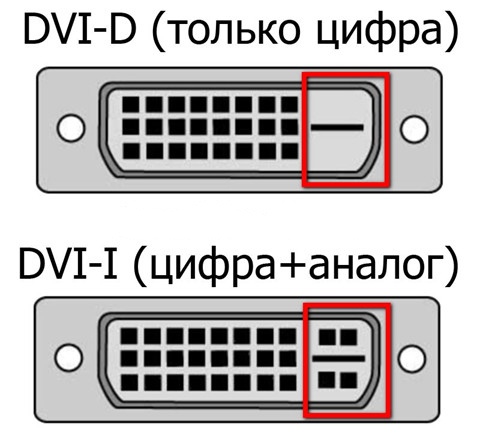

Отличия между DVI-I и DVI-D.
Большинство современных видеокарт поставляются с разъемом DVI вместо устаревшего VGA. Про HDMI конечно не забываем, но сейчас речь не о нем. Все бы ничего, но DVI бывают двух видов: DVI-I и DVI-D. Вот тут и возникает путаница.
Сам разъем DVI - это разъем цифрового видеоинтерфейса, пришедший на смену устаревшему разъему VGA. DVI-I позволяет передавать не только цифровой сигнал, но и аналоговый. Аналоговый сигнал нужен был для обеспечения совместимости старых мониторов на основе электронно-лучевой трубки. Впоследствии это стало ненужным и в видеокартах стал использоваться только цифровой сигнал, а передачу сигнала принял на себя разъем DVI-D.
Видеокарты с разъемом DVI-I полностью совместимы с ЖК-мониторами, но это не значит, что переходник DVI-I или одноименный кабель можно вставить в разъем DVI-D по понятной причине различий в разъемах. А вот кабель DVI-D вполне себе поместится в устаревшем разъеме DVI-I, но будет считывать только цифровой сигнал. Аналоговый сигнал в этом случае считываться уже не будет, так как у разъема DVI-D отсутствуют контакты "i", отвечающие за передачу аналогового сигнала.
3) HDMI (High-Definition Multimedia Interface) - этот разъем используется для передачи цифрового видеосигнала и аудио высокой четкости. HDMI интерфейс поддерживает разрешения HDTV 1080p, 1440p, Full HD 3D, 4К.

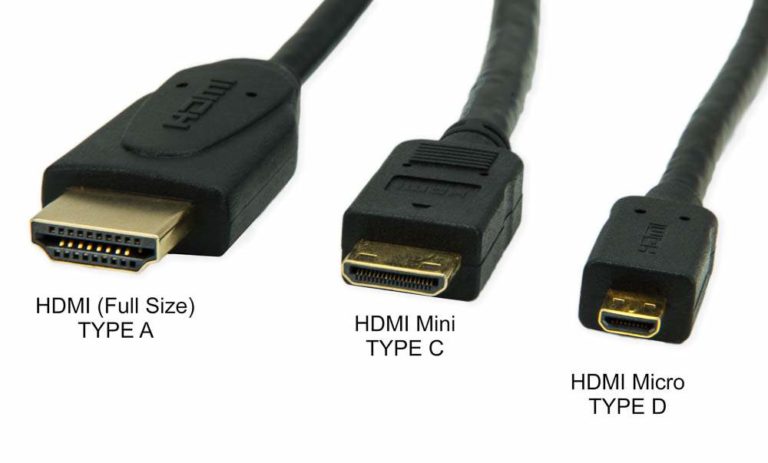

Кабели HDMI делятся на 3 типа:
- HDMI (Type A).
- mini-HDMI (Type C).
- micro-HDMI (Type D).
Отличаются они форм-фактором и размерами. Type A - это полноразмерный, стандартный штекер кабеля HDMI. А вот Type С и Type D применяется в портативной видеотехнике.
Есть еще такие интерфейсы, которые называются: Serial Digital Interface, DisplayPort, DiiVA, HDBaseT, CoaXPress. Лично я ими никогда не пользовался, так что пока остановимся на этих трех популярных интерфейсах.
