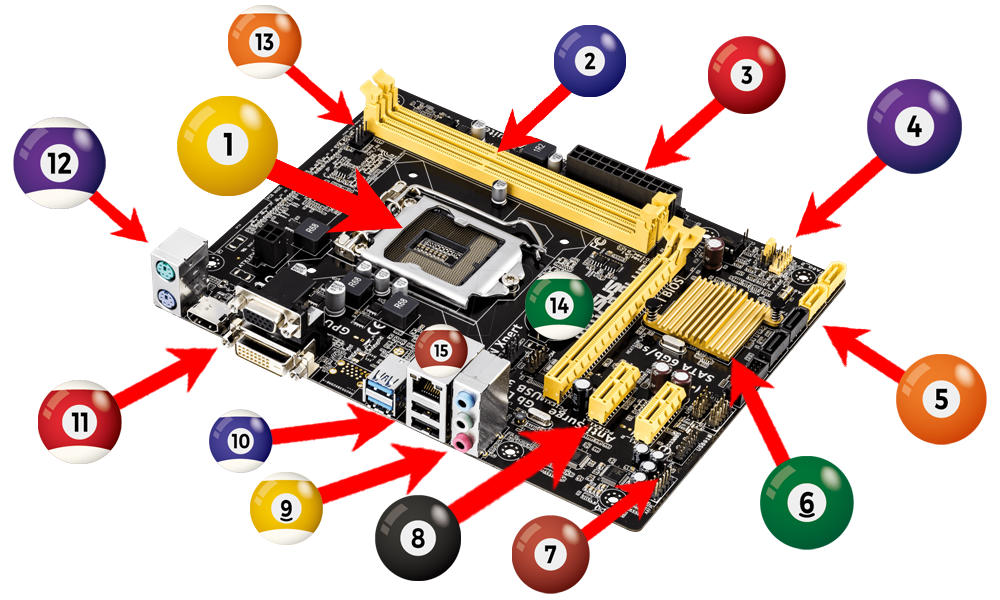

Обучаться мы будем на материнской плате ASUS H81M-K.
Давайте рассмотрим каждый элемент по порядку:
- Сокет (socket) – это разъём (гнездо) на материнской плате, куда устанавливается процессор;
- Разъем для установки модулей оперативной памяти;
- Разъем для подключения питания на материнскую плату;
- Разъемы для подключения динамика, который пищит при включении компьютера и в случае ошибок, и разъем для подключения элементов на передней панели системного блока, таких как: кнопки включения и сброса, и световые индикаторы, которые загораются при включении компьютера и при работе жесткого диска;
- SATA разъемы для подключения HDD, SSD, DVD-ROM. Они отвечают за передачу данных;
- Чипсет (находится под радиатором) - это набор микросхем, отвечающих за работу компьютерных комплектующих;
- Разъемы для подключения USB и Audio выходов на передней панели;
- Разъемы PCI Express;
- Выходы для подключения: микрофона (розовый), колонок (зеленый) и линейный выход (синий), он предназначен для подключения акустического оборудования, такого как: CD или DVD проигрыватели, магнитолы и прочее;
- Выходы USB 2.0 (черные) и USB 3.0 (синие);
- Выходы для подключения монитора и (или) телевизора: 1 (слева) - HDMI, 2 (сверху, черненький) - VGA, 3 (беленький, который находится под VGA) - DVI;
- Выходы PS/2, они нужны для подключения клавиатуры (сиреневый цвет) и мыши (зеленый цвет);
- Разъем для подключения кулера, который распологается на процессоре. Если кулер не подключить к компьютеру, то он просто не будет загружать Windows, а потом отключится, так как сработает защита от перегрева процессора. Поэтому не забывайте подключать кулер, чтобы процессору было прохладно;
- На этом месте находится батарейка для БИОСа: "CR2032";
- Этот разъем нужен для подключения интернетовского кабеля, с коннектором RJ45.
А если Вам что-то непонятно, то Вы всегда можете обратиться к инструкции, которая находится на официальном сайте производителя. На нашем примере инструкция (на английском языке) находится по этому адресу: https://dlcdnets.asus.com/pub/ASUS/mb/LGA1150/H81M-K/E8601_H81M-K.pdf
